    A la découverte du moniteur de batterie low cost, le PZEM 015 ! Petit outil parfait pour surveiller l’état de charge de sa batterie et de ces consommations électrique

    Je vous présente ici un petit outils super pratique pour le suivi de son énergie électrique en mode vanlife 🙂

    Ce petit appareil, moniteur de de batterie 12v, ce trouve dans la catégorie des “voltmètres / multimètres électrique 12v”, est à 3 fonctions principales :

    • La première, est un SOC, State Of Charge, qui sert à vous indiquer l’état de charge actuelle de votre batterie.
    • La seconde, vous permet de savoir, en temps réel, la consommation faite sur votre batterie pas vos différents appareils branchés sur celle ci.
    • La troisième, est un suivi de consommation dans le temps, qui vous permet de connaitre la capacité totale de votre batterie, ou encore de bien évaluer vos besoins et utilisations en énergie électrique.

    Franchement, c’est juste parfait pour savoir où on en est dans l’état de notre batterie, si l’on ne risque pas une panne par manque d’énergie, et si nos appareils ne sont pas trop gourmand.

    Je vais donc vous expliquer comment l’installer, mais aussi le régler et enfin comprendre comment l’utiliser et interpréter ces informations.

    Cet article existe aussi bien en version écrite, qu’en version vidéo



    Installation

    Pour l’installation, ça peut faire un peu peur au début, mais en réalité, une fois le schéma de branchement maitrisé et compris, c’est assez simple à mettre en place.

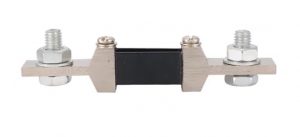

    Ce moniteur de batterie à besoin d’un composant essentiel qui est le “shunt”. Le shunt, c’est cette barrette en métal, qui va servir à connaitre les consommations faite sur le réseau 12v et donc transmettre des informations essentielles au moniteur qui va vous les afficher sur son écran.

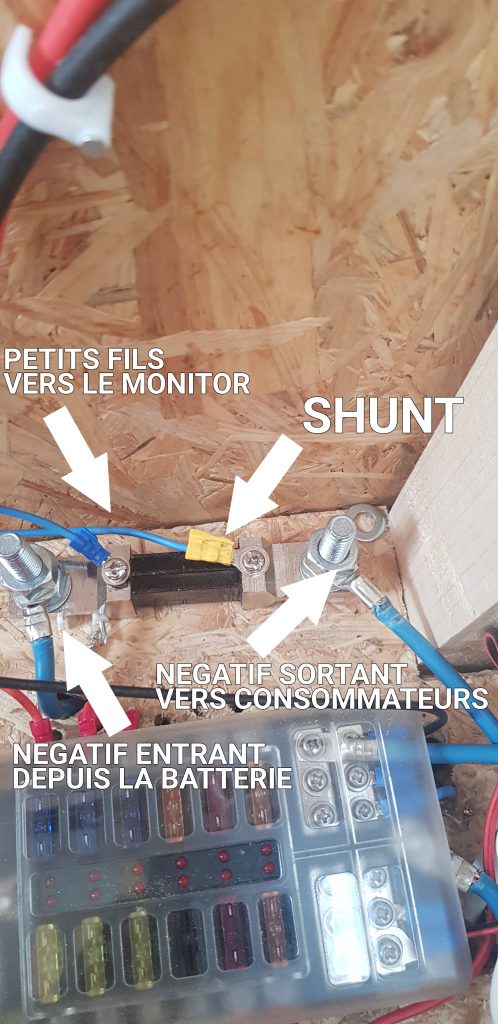

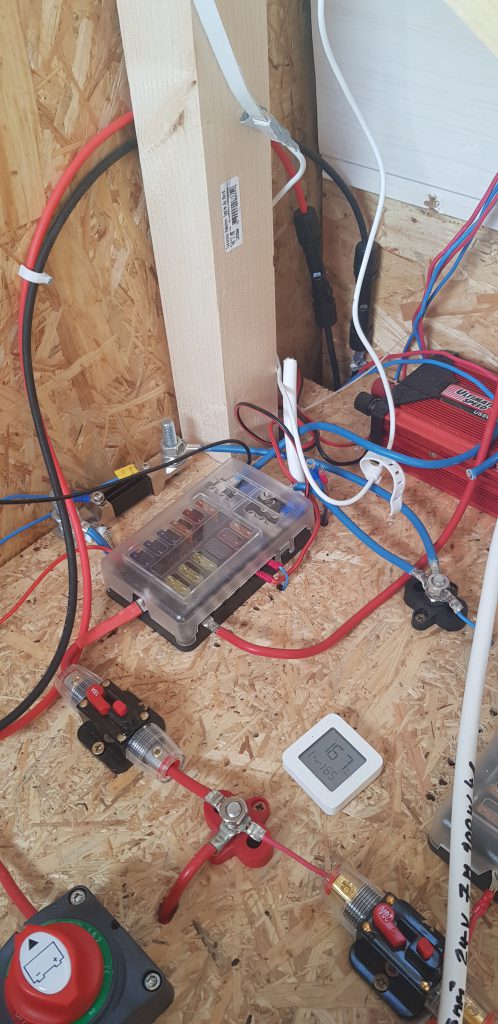

    La première chose à faire dans l’installation, est d’inclure ce shunt sur votre réseau 12 volts.

    Il faudra résonner de la manière suivante :
    Tout le routage du câble négatif doit passer par le shunt avant d’aller sur vos consommateurs. Ainsi, en sortie du pôle négatif de votre batterie, vous devrez immédiatement brancher le shunt.
    De l’autre bout du shunt, vous pourrez alors renvoyer votre négatif, vers vos consommateur. Soit directement sur le shunt, tel que si vous étiez sur la borne négative de votre batterie, soit en tirant un fils négatif du shunt, vers un bornier, comme sur mon circuit, ou encore vers une barrette de distribution négative.

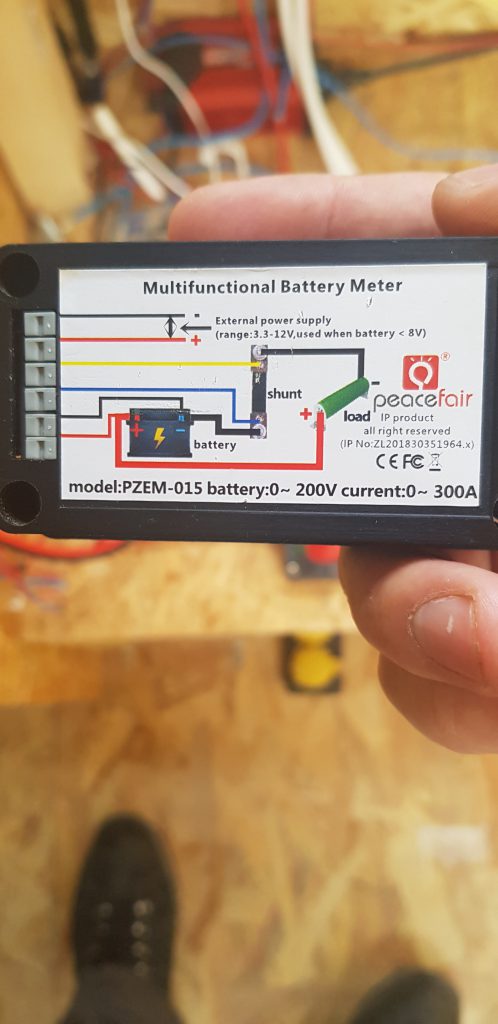

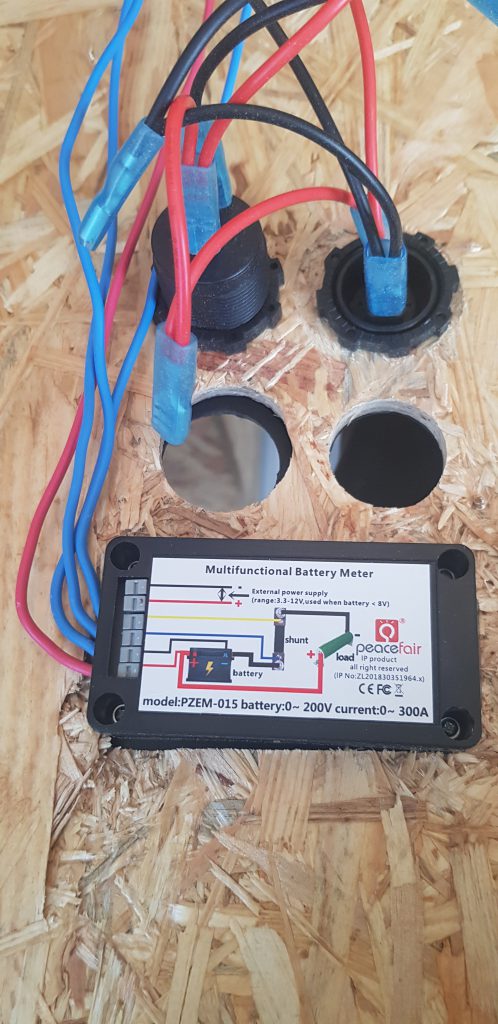

    Une fois votre shunt inclus dans votre routage négatif, et donc votre circuit électrique, il faudra brancher 2 petits fils depuis le shunt, sur le moniteur de batterie.
    Ces fils sont clairement identifié en bleu et en jaune. Il suffit donc de reporter au bon endroit.

    Enfin, il vous restera à alimenter votre moniteur de batterie directement à votre batterie, comme vous le feriez avec n’importe quel appareil. Vous tirez un câble positif depuis la batterie, sur le port indiqué coté moniteur, et vous procédez de la même manière pour le câble négatif.

    Voilà votre moniteur de batterie c’est allumé, et il affiche plein d’informations 🙂
    Avant de pouvoir comprendre, et surtout avoir des informations justes, il faut faire un petit réglage assez rapide.



    Réglages

    Coté réglages ça va très vite !
    Ca ce résume à 3 valeurs à connaitre à l’avance, et à renseigner sur le moniteur de batterie :

    • La tension maximale de la batterie, à charge pleine.
    • La tension minimale de la batterie, en décharge maximale.
    • La capacité de votre batterie en ampère heure. La capacité du shunt, de la barrette installée (une 300 ah pour moi)

    Pour la capacité de la barrette de shunt, c’est assez simple, vous devriez le savoir en l’ayant acheté avec le PZEM. Par contre attention, si vous vous trompez, comme moi au début, tous les calculs seront faussés.
    Pour ce qui est de la tension en charge pleine, et en décharge maximale, vous pouvez retrouver ces informations soit sur l’étiquette directement sur la batterie, ou parfois sur la notice, ou encore la documentation officielle sur site constructeur.

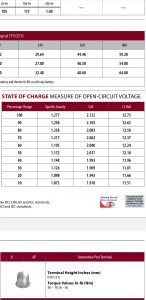

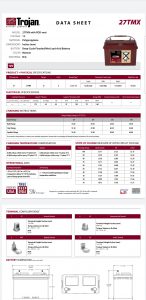

    Voici l’exemple avec la documentation de ma batterie auxiliaire :

    Grace à la documentation, je constate donc que j’ai une batterie 110ah (pas dur c’est écrit sur la batterie ^^’), et qu’elle est considérée en charge pleine à 12.73 volts, et en décharge maximale à 11.5 volts.

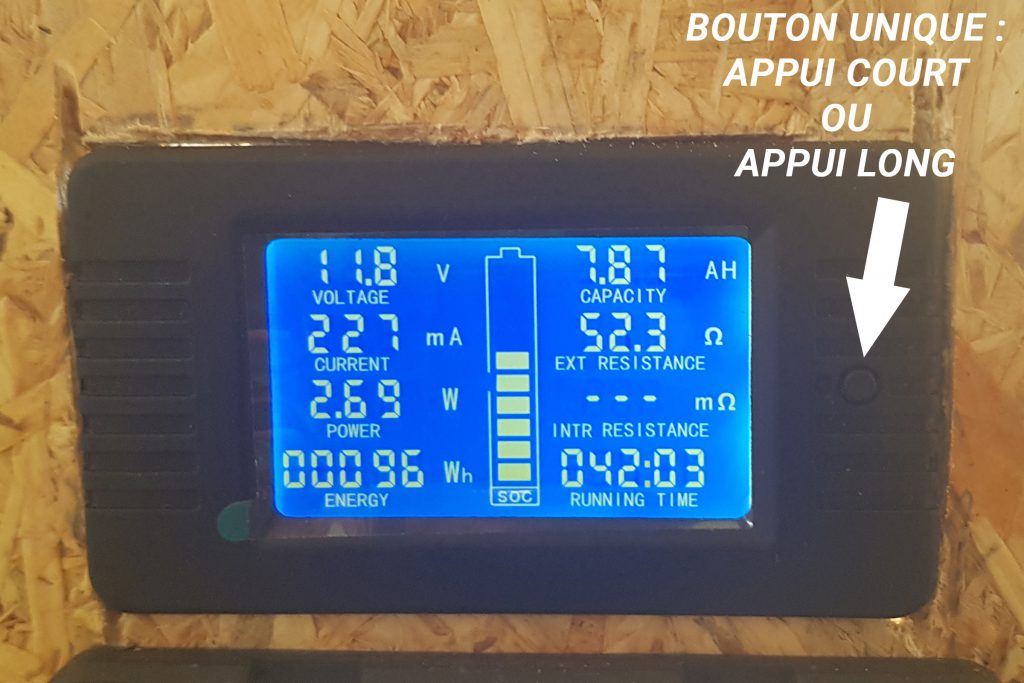

    Pour renseigner ces valeurs dans le moniteur, tout ce fait avec un seul et unique bouton ^^’

    Un appuie long permet de rentrer dans le menu de configuration, ou continuer en sous menu.
    Un appuie court fait passer à l’information suivante, ou bien augmente de 1 les valeurs.

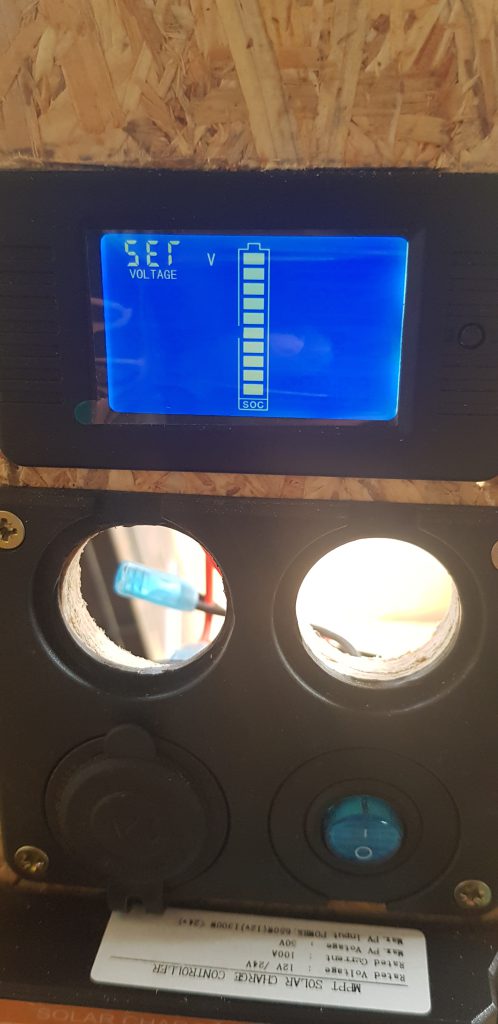

    Pour régler mes tensions de batterie, je vais donc faire un appuie long, puis sur “set voltage” je vais de nouveau faire un appuie long.

    Je me trouve alors sur une valeur qui défile, avec au centre la barre de SOC indiquant une charge à 100%.

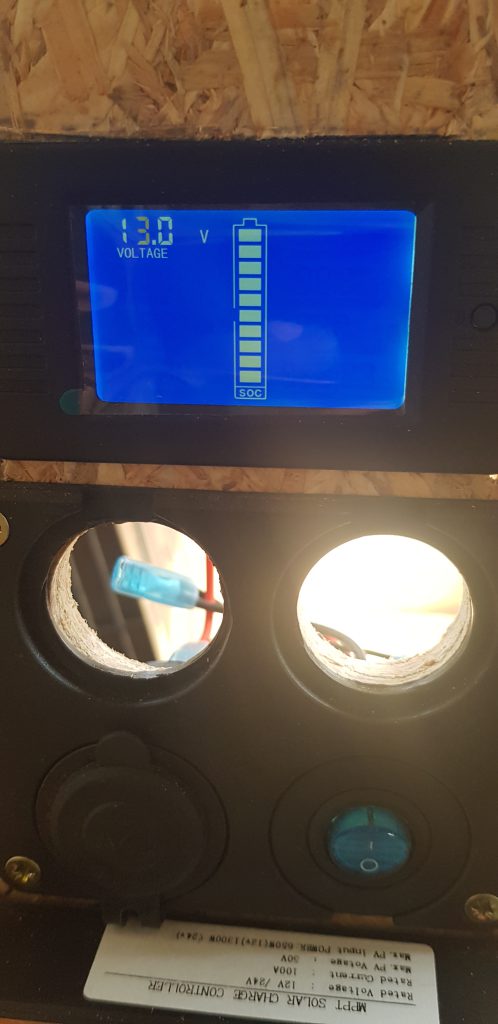

    Il faut alors renseigner la tension maximale de ma batterie, à charge pleine. Me concernant, j’ai fait pas mal de test et finalement je trouve plus judicieux de mettre un poil plus que les 12.8 volts proche des valeurs documentation, finalement je règle donc sur 13v cette valeur max.
    A noter que pour passer d’un décimal à un autre, il suffit de le laisser clignoter, et une fois sur l’unité voulue, vous pouvez appuyer sur le bouton pour augmenter de 1 à chaque appuie et ainsi boucler de 0 à 9. Autre point, on peut renseigner des centaines de volts, quand ça clignote, il faut donc bien faire attention à être sur les dizaines et non les centaines au risque de ce foirer complètement dans l’information renseignée.

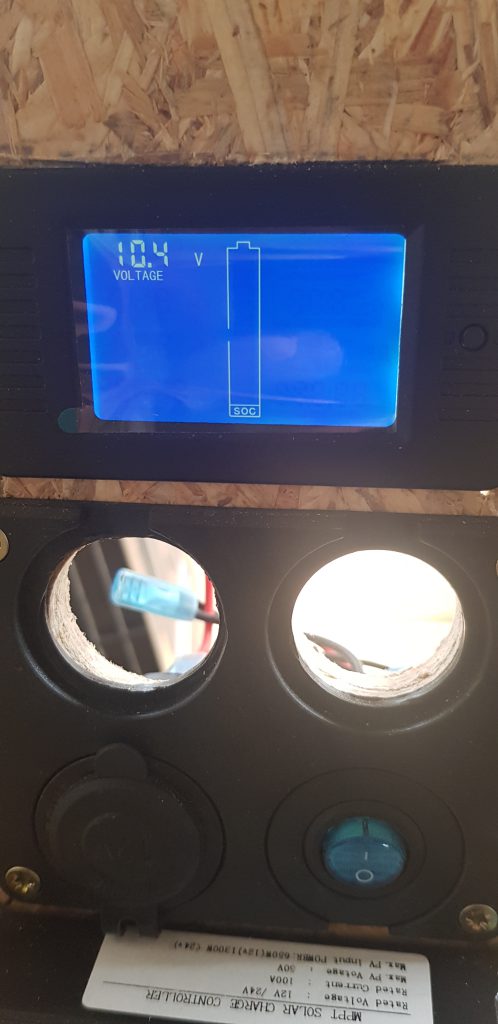

    Une fois la tension maximale de batterie réglée, on reste sur un appuie long du bouton, et on bascule alors sur la seconde valeur qui correspond cette fois à la tension de décharge maximale, avec la barre de SOC indiquant une graduation vide, à 0%
    Comme pour la valeur maximale, je règle en basculant d’une unité à l’autre, et met comme valeur 10.4 volts.

    Une fois validée, je continue avec un appuie long, qui va m’emmener sur le dernier réglage, à savoir la capacité de ma batterie mon shunt.

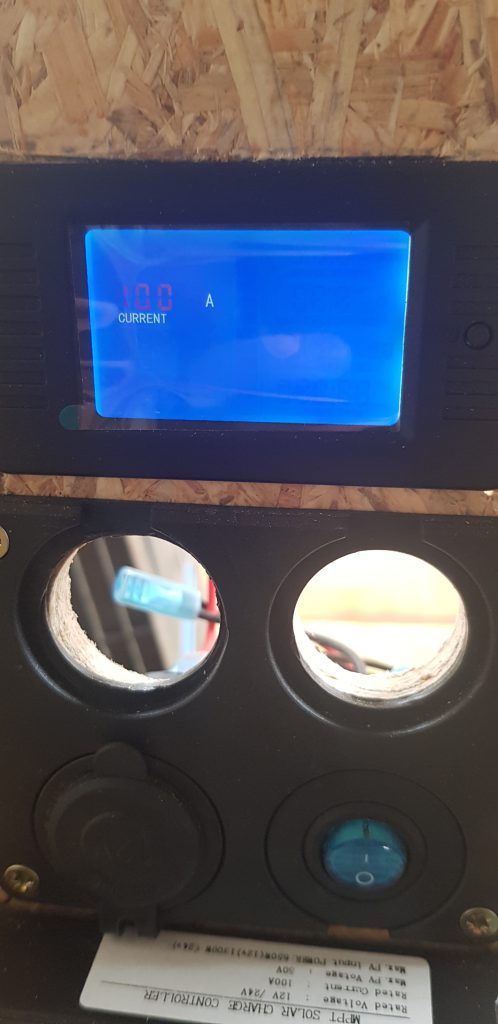

    Là, il n’y à pas de réglage “précis”, c’est une valeur à sélectionner parmi plusieurs choix possible. Celui qui s’en rapproche le plus étant 100ah, je valide sur celui ci. Pour ma part il s’agit d’une barrette de shunt permettant de faire passer maximum 300a, je règle donc cette valeur.

    Voilà pour les réglages, je continue avec un appuie long.

    On bascule quand même sur d’autres lignes, mais celle ci ne concernent plus vraiment des réglages, mais plutôt le reset des informations.

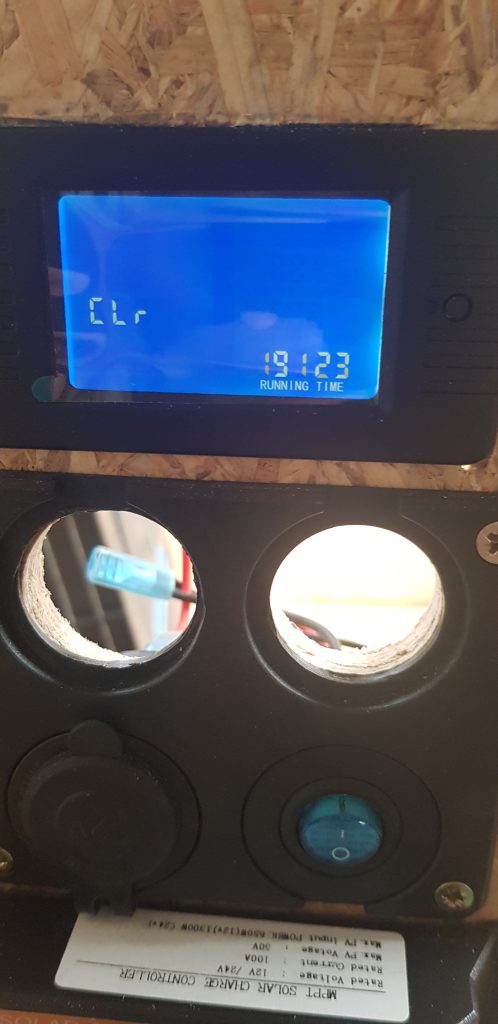

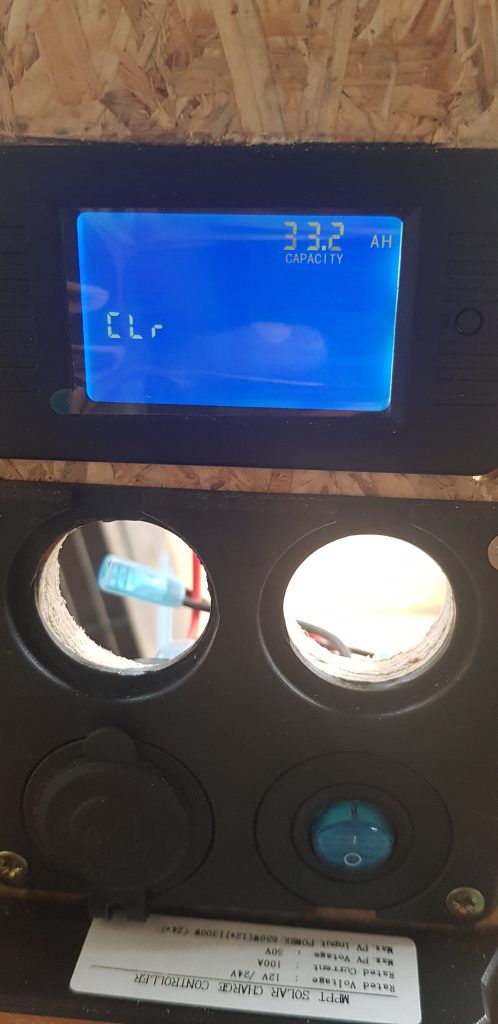

    Ces 3 dernières lignes commence par la mention “Clr” à comprendre “Clear” ou effacer / remettre à zéro.
    Si l’on reste sur un appuie long sur une de ces lignes, on efface simplement les informations enregistrées sur la ligne en question.

    Maintenant que le moniteur de batterie est réglé, on va voir comment l’utiliser et bien interpréter les chiffres 🙂

    Note :
    Vue la plage de réglage possible, vous pouvez tout aussi bien installer une batterie 24 volts, ou encore un ensemble de batterie qui augmentera la tension si branchés en série, ou encore l’ampérage si mis en parallèle !
    Le fait de pouvoir monter énormément dans les valeurs ouvre la voix à des réglages et une compatibilités plus large 🙂



    Utilisation / interprétation

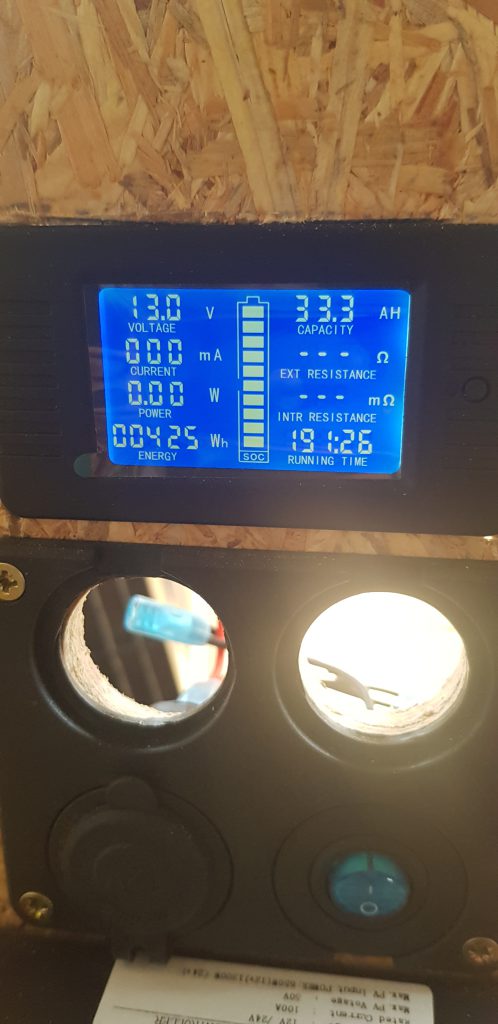

    Pour interpréter et bien lire les informations du monitor, il suffit ce de focaliser sur les 3 premières valeurs.
    Elles concernent la consommation faite en temps réel, et c’est ce qui nous intéresse le plus finalement.

    La première ligne concerne le voltage actuel de votre batterie, est donc elle ce répercute sur le graphique central représentant le SOC, ou taux de charge de votre batterie.
    Plus vous serez proche des 12.5 voir 13 volts, plus ce sera signe que votre batterie est pleine. D’ailleurs ces chiffres peuvent être dépassé lorsque votre batterie est en cours de chargement ! La mienne montant à 15 volts par exemple avec panneau solaire actif.

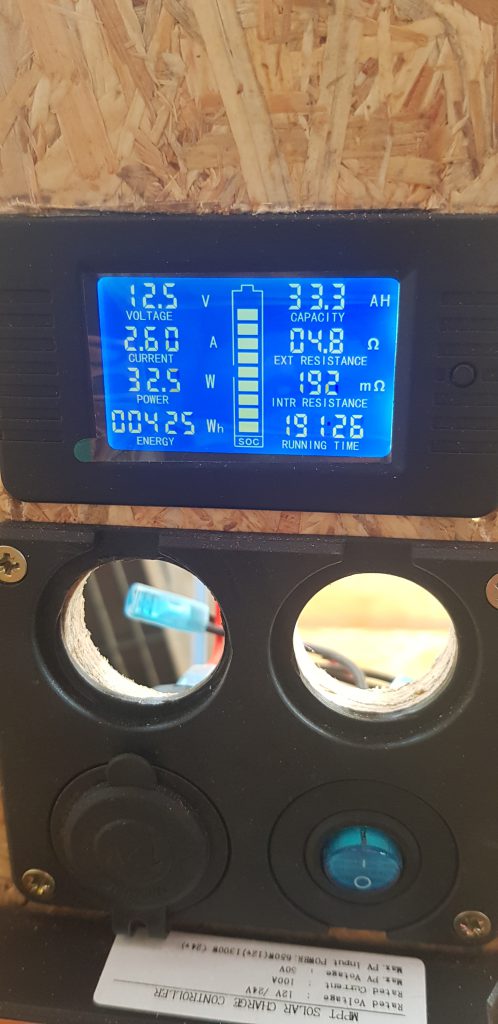

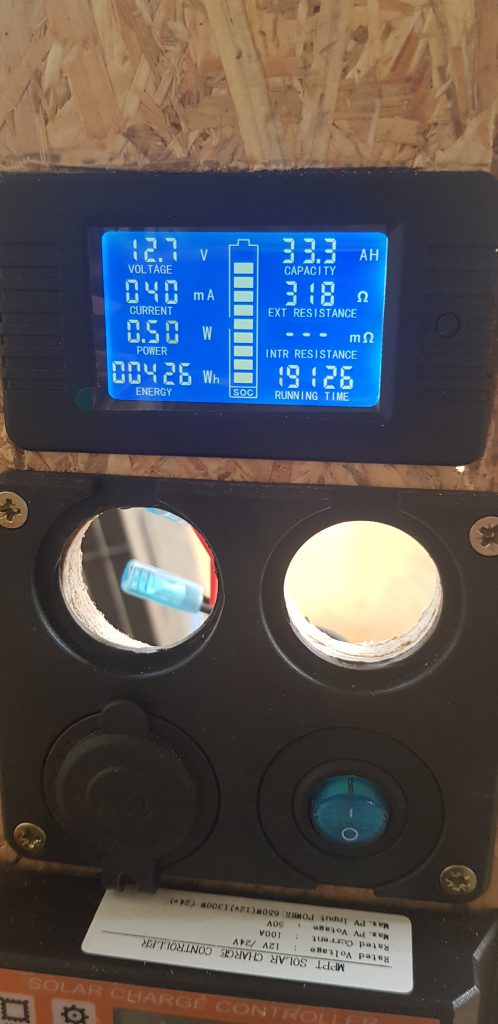

    En seconde ligne, vous retrouverez la valeur d’intensité de la consommation en ampères donc, ou milliampères. A noter que le monitor s’adapte et indique la grandeur automatiquement entre ampères et milliampères.
    Bien entendu, plus ce chiffre est grand, plus c’est signe que vous avez un appareil, ou plusieurs, qui consomment énormément sur votre réseau.

    Enfin en troisième ligne, la valeur représente la consommation mais cette fois en watts, et donc la puissance de vos consommateurs. Bien entendu plus vos appareils sont puissants, plus la consommation sera forte.

    Vous retrouverez des informations tel que “Energy” indiquant un total de l’énergie consommée qui ce cumule, jusqu’à réinitialisation de la valeur.
    Ca peut être très pratique pour par exemple connaitre le besoin que vous avez en branchant vos appareils sur une journée complète par exemple.

    Enfin vienne la “Capacity” qui ce met à jour petit à petit, et devrait vous indiquer la capacité de votre batterie, ainsi que la résistance interne et externe (Ext resistance, et Intr resistance) information plus pointues qui servent à déterminer si la batterie est “usée” et donc si elle à perdu en capacité, et pour terminer le “running time” qui est la valeur de temps écoulé depuis la dernière réinitialisation de celle ci.

    Au final, vous pourrez donc, en un coup d’oeil rapide, savoir si votre batterie est bien chargée ou pas, mais aussi si vous avez des appareils qui consomment énormément.
    En faisant des croisements d’informations on peut faire pas mal de chose aussi en plus, comme comprendre si un appareils surconsomme, ou bien si on aura la capacité de tenir une journée ou plus en chargeant la batterie à fond.



    Tableau exemple des relèves de consommation

    Une fois maitrisé, j’ai donc essayé de faire plusieurs relevés afin de me donner une idée plus précise des consommations de mes appareils, et donc de ma capacité actuelle avec ma batterie 110 ah.

    Pour ces tests, j’ai simplement désactivées toutes les sources de consommation, autre que l’appareil testé, de manière à avoir le moins de parasite possible.
    Voici donc les résultats, sur un tableau que j’essaierai de mettre à jour dans le temps.

    Appareil testéTempsPuissance moyenneIntensité moyenneConso totaleConso moyenne horaire
    Rétroviseur Android Junsun A103-3.5 Watts0.250 Ampères--
    Rétroviseur Android Junsun A103 (en veille)-3.5 Watts0.250 Ampères--
    Samsung Galaxy S8+ Recharge basique USB A-2.5 Watts0.196 Ampères--
    Xiaomi Mi 9T Pro Fast Charge USB A-6.33 Watts0.500 Ampères--
    Convertisseur 12v DC 24v DC (à vide)-1.44 Watts0.125 Ampères--
    24v - Xiaomi Yeelight Strip 3 mètres (en mode normal)-4.6 Watts0.360 Ampères--
    Convertisseur Lidl (300w) 12v DC 230 AC
    A vide
    -1.66 Watts0.120 Ampères--
    230v - Chargeur aspirateur Lidl-3.5 Watts0.257 Ampères--
    230v - Chargeur batterie outillage Milwaukee
    Batterie 5a
    -26.2 Watts2.1 Ampères--
    Chauffage chinois - Eteint
    (Chinasto ou Webasto Chinois)
    Version 5kw (badgé 2kw)
    1.09 Watts0.084 Ampères
    Chauffage chinois - Démarrage
    (Chinasto ou Webasto Chinois)
    Version 5kw (badgé 2kw)
    min9 Ampères
    Chauffage chinois - Régulation
    (Chinasto ou Webasto Chinois)
    Version 5kw (badgé 2kw)
    -12 Watts0.9 Ampères
    Chauffage chinois - Extinction
    (Chinasto ou Webasto Chinois)
    Version 5kw (badgé 2kw)
    Chauffage chinois - Chauffe maximale
    (Chinasto ou Webasto Chinois)
    Version 5kw (badgé 2kw)
    34 Watts2.57 Ampères
    Amazon Echo Show 5
    Démarrage
    Amazon Echo Show 5
    Veille / Musique (même conso)
    2.80 Watts0.216 Ampères
    Amazon Echo Show 5
    Musique
    Enceinte JBL Link 10
    Démarrage
    Enceinte JBL Link 10
    Veille
    Enceinte JBL Link 10
    Musique
    Caméra Xiaomi Mi 360°
    Démarrage
    Caméra Xiaomi Mi 360°
    Fonctionnement
    Caméra Xiaomi Mi 360° 2K
    Démarrage
    Caméra Xiaomi Mi 360° 2K
    Fonctionnement
    Modem 4G Huawei E5576-320
    Sans connexion
    3.57 Watts0.275 Ampères
    Modem 4G Huawei E5576-320
    Fonctionnement
    Samsung Galaxy Tab
    Recharge basique USB A
    Samsung Galaxy Tab
    Recharge rapide USB A
    230v - Ecran PC AOC 26 pouces
    230v - Playstation 4
    En veille
    230v - Playstation 4
    En jeu
    Manette Dualchock Playstation 4
    Recharge USB
    Xiaomi Pump
    Compresseur portable
    Recharge
    Pompe à eau Seaflo - 3,8l/2,8bar
    Chauffage chinois - Contrôleur bleu
    (Chinasto ou Webasto Chinois)
    Version 5kw (badgé 2kw)
    1.09 Watts0.084 Ampères
    Prise USB A + C (veille sans conso)0.31 Watts0.024 Ampères
    Prise double USB A (veille sans conso)0.43 Watts0.033 Ampères
    Prise 12v Allume cigare (veille sans conso)0.27 Watts0.021 Ampères
    Pompe à eau Seaflo - 3,8l/2,8bar (en veille - juste interrupteur lumineux)0.27 Watts0.021 Ampères
    Lanterneau (en veille)0.62 Watts0.048 Ampères



    Conclusion

    Alors franchement, cet outils est pas super pratique ?

    Et à ce prix là … c’est pour moi clairement un indispensable dans la vanlife, et pas seulement pour les geeks comme moi !

    Si ça vous intéresse, voici 2 liens d’achats, un vers Aliexpress (là où je me le suis acheter moi même par 2 fois), ou sur Amazon si vous préférez :

    Aliexpress (entre 10 et 20 euros) =>

    https://fr.aliexpress.com/item/4001150596784.html

    Amazon (entre 15 et 25 euros) =>

    PZEM-015 200 ampères

    Amazon en Prime (livraison rapide, vers 40 euros) =>

    PZEM 015 200 ampères

    Voilà donc, j’espère que ça vous sera utile dans votre vie de nomade, et n’hésitez pas à commenter si vous avez des questions 😉

    [Édition 10/11/21 : Erreur de réglage sur la partie capacité. Il ne faut pas renseigner la capacité de sa batterie, mais celle de la barrette du shunt utilisée ! Correction faite, erreur laissée en barrée pour bien comprendre mon erreur]




    7 commentaires sur ce post

      1. Salut 🙂
        De base les câbles fournis sont en 0.75mm² on dirait, très petit et bof, bien que suffisant pour le fonctionnement.
        Personnellement j’ai d’abord utilisé du câble en 1.5mm² rigide et j’attends dorénavant du câble silicone souple en 16 awg (équivalent à 1.5mm2). Au final je crois que le mieux reste du 1.5mm2 mais les cages de branchement devraient pouvoir accepter jusqu’à du 2.5mm2 grand maximum, au delà impossible de rentrer le fil pour le connecter.

        1. Franchement je viens de tester pour confirmer ma réponse et le 2.5mm2 passe mais il tient moins bien que du 1.5mm2. La cage ne bloque pas aussi bien le 2.5 que le 1.5.
          Je te recommande plus le 1.5mm2 du coup.
          De toute façon l’écran n’a pas besoin d’un gros calibre car le courant nécessaire et transitant dans les fils reste très faible.

      1. Salut 🙂
        Je n’ai pas testé, mais en fouillant sur les infos, ce n’est pas très clair.
        D’un coté, sur le schéma à l’arrière du moniteur, on voit indiqué range 8 – 12v, cependant en bas on voit aussi battery : 0 – 200v …
        Je pense que ça doit fonctionner pour, car sur les pages de vente il est indiqué “12v 24v 48v 96v” sur aliexpress, et “Plage de mesure: 0-200 V (<8 V nécessite une alimentation externe)" sur Amazon.
        Je vais essayer de remettre la main sur la documentation pour te dire plus exactement.

    1. Bonjour
      Le shunt est un 100A ?
      Peut on mettre des shunt de 10A ou 50A afin d’être plus proche de la consommation et gagner en précision ?
      Bien à vous
      GA

      1. Bonjour,
        Maintenant j’ai un shunt à 300 ampères sur mon installation. 2 même, car j’ai 2 moniteurs de ce genre dorénavant ^^
        On peut mettre des shunts plus petits, mais attention, la taille du shunt sert à pouvoir “mesurer” les valeurs le traversant. Si on prend un 10A on ne sera pas plus précis, mais on pourra mesurer au maximum 10 ampères le traversant !
        En gros il faut choisir la taille du shunt en fonction du courant maximum cumulé (tous les appareils en même temps) que l’on veut mesurer. Mieux vaut prendre gros que petit, surtout pour la différence de prix.
        Et franchement, les valeurs sont déjà ultraprécises, le moniteur peut afficher des millivolts et milliampères, donc c’est largement suffisant de mon point de vue 🙂
